空調用機器(空調機器)

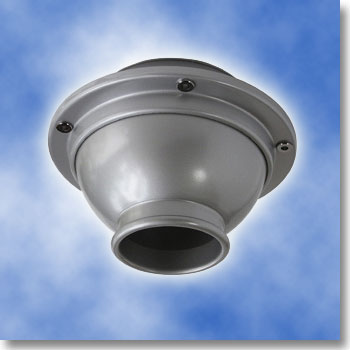

パンカールーバーW型:露がより落ちにくいタイプPAT.A  W型二層タイプ
パンカールーバーW型:露がより落ちにくいタイプ
パンカールーバーW型の特徴
内部二層閉式のW型(流量調整は出来ません)
・球体内部に二層の壁を設け、壁内空間を以って熱伝導を緩和させる事に依り、 外部空気と球体表面との温度差を縮め結露現象を起こしにくくしたものです。
結露試験データーは次項の図を参照ください。
主要寸法は表3を参照ください。

表面仕上:塗装仕上げ
:シルバー
取扱い寸法:5"、6"、8"、10"、12"、14"、16"(計7種類)

結露実験状況 於:(財)日本建築総合試験所
室内温度30℃(吹出温度15℃)、相対湿度55%の条件下に於ける結露発状況
結露実験状況
A型 W型

パンカールーバーW型

パンカールーバーW型寸法表(表3)
サイズ
D
D1
D2
D3
D4
P
H
H1
取付
穴数
5"
130
140
170
100
65
152
70
15
5
6"
150
160
190
115
75
172
83
17
5
8"
201
214
251
145
101
230
115
20
8
10"
252
264
302
195
126
281
150
25
8
12"
305
317
355
242
153
334
172
35
8
14"
356
368
409
281
178
391
190
45
8
16"
400
419
465
304
200
443
230
60
10

*D1→取付穴径を表示(図面より+3mmです)
パンカールーバーW型 図面ダウンロード
