■空調用機器(空調機器)クリーンルーム・エアーシャワー対応パンカールーバーやノンリークコーナー、ヘラ絞り加工(スピニング加工)商品のご紹介
空調用機器(空調機器)
パンカールーバーN型:露が落ちにくいタイプ  N型植毛タイプ
パンカールーバーN型:露が落ちにくいタイプ
パンカールーバーN型の特徴
・従来、パンカールーバーは、冷房時冷風が球体の内を通り室内に送られるので、冷風により球体自体の温度が下がり、室温との差が生じ、空気中の水蒸気が露点に達した時、結露現象を起し、パンカールーバーの表面に露が発生し、水滴となり取付け面及び床面に落下します。
これを改良したのがパンカールーバーN型です。
特に水滴が落ちて支障のある設置場所(事務所、精密組立作業所等)には、露が落ちにくいミヤパンカールーバーN型をご使用下さい。

結露試験データーは次項の図を参照ください。
寸法は表2を参照下さい。

表面仕上:植毛塗装
:グレーのみ

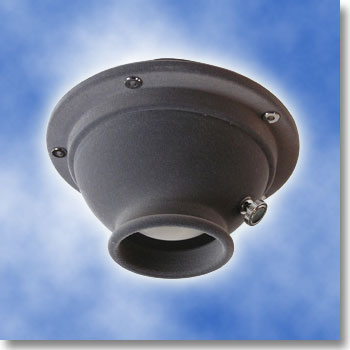

パンカールーバーN型

パンカールーバーN型寸法表(表2)
サイズ
D
D1
D2
D3
D4
P
H
H1
取付
穴数
3"
75
85
115
55
38
97
45
9
3
3"1/2
85
95
125
65
43
107
52
10
3
4"
100
110
140
75
50
122
57
11
4
4"1/2
115
125
155
85
58
138
65
12
4
5"
130
140
170
100
65
152
70
15
5
6"
150
160
190
115
75
172
83
17
5
7"
177
190
227
125
89
206
100
20
5
8"
201
214
251
145
101
230
115
20
8
10"
252
264
302
195
126
281
150
25
8
12"
305
317
355
242
153
334
172
35
8
14"
356
368
409
281
178
391
190
45
8
16"
400
419
465
304
200
443
230
60
10

*D1→取付穴径を表示(図面より+3mmです)
パンカールーバーN型 図面ダウンロード
